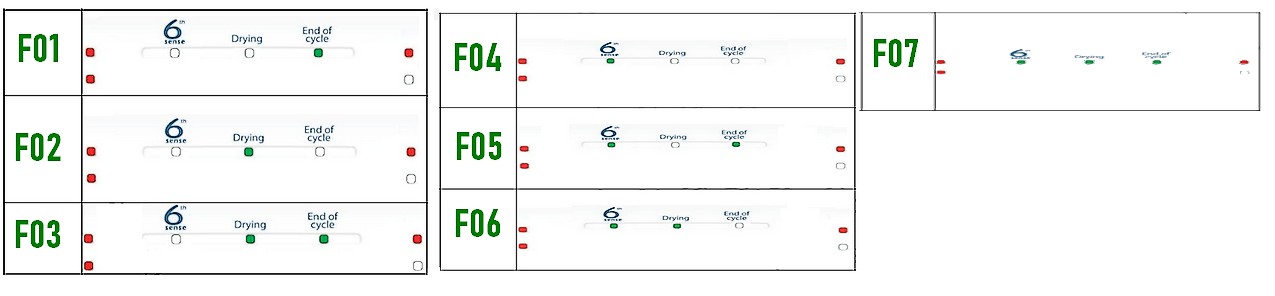

Signification des codes pannes des sèche-linge Whirlpool gamme " ZEPHYR"
F01 - Relais principal ou element chauffant
Vérifier l’élément chauffant et son câblage. Enlever les peluches accumulées et sécher les traces d’humidité éventuelles. Si le problème persiste, changer la carte électronique.
F02 - Données corrompues
Appliquer la procédure service d’effacement de défaut. Si F02 est toujours affiché, reprogrammer la carte avec esam. Si le problème persiste, changer la carte électronique.
F03 - Capteur d’humidité
Vérifier le câblage du circuit de mesure d’humidité. Si le problème persiste, remplacer la CCU.
F04 - Relais de chauffage ou élément chauffant
Vérifier le thermo-limiteur de l’élément chauffant.
Enlever les peluches accumulées et sécher les traces d’humidité éventuelles. Appliquer la procédure service d’effacement des défauts. Si le problem persiste, remplacer la carte lectronique.
F05 - Capteur de température air channel (SET1)
Vérifier le valeur de résistance de la NTC, vérifier le câblage, vérifier si la NTC est bien connectée. Nettoyer les peluches et l’humidité présents autour du capteur de température. Appliquer la procédure service d’effacement des défauts.
F06 - Capteur de température element chauffant (SET 2)
Vérifier le valeur de résistance de la NTC, vérifier le câblage, vérifier si la NTC est bien connectée. Nettoyer les peluches et l’humidité présents autour du capteur de température. Appliquer la procédure service d’effacemen des défauts.
F07 - Détection de rotation tambour
Vérifier l’état de la courroie, vérifier si la rotation du tambour est possible à la main sans effort excessif. Vérifier si le moteur est correctement branché et s’il fonctionne dans les 2 sens de rotation.
Sur les machines avec capteur BBD, un défaut du capteur ou un aimant manquant peuvent provoquer un défaut F07.
Sur les machines air ventilé la détection se fait via le circuit de mesure d’humidité : vérifier le câblage autrement remplacer la CCU.
F10 - Défaut communication CCU -MCU (uniquement avec moteur BPM)
Vérifier la connexion entre carte électronique du dosseret et la carte de contrôle moteur. Signal est un câble à 3 pôles et l’alimentation est un câble à 2pôles. Appliquer la procédure service d’effacement des défauts.
F11 a F19 - Défaut MCU ou défaut moteur BPM (uniquement avec moteur BPM)
Eteindre/rallumer la machine. Vérifier le câblage entre carte électronique et moteur.Appliquer la procédure service d’effacement des défauts.
F20 - Surchauffe moteur (uniquement avec moteur BPM)
Chercher la cause de la surchauffe : frottements anormaux sur le tambour, surcharge du tambour, joints tambour abimés.
F21 - Défaut communication user interface
Vérifier le câble entre carte électronique principale (dosseret) et carte d’affichage/options.
F22 - Sur-intensité moteur BPM
Chercher la cause de la sur-intensité : tambour bloqué, système d’entraînement endommagé, surcharge du tambour.
F23 - Défaut compresseur defect (sèche linge pompe à chaleur uniquement)
Effectuer le contrôle de la température avec la procédure service.
F24 - Défaut ventilateur compresseur (sèche linge pompe à chaleur uniquement)
Vérifier si le ventilateur n’est pas bloqué par de la poussière ou un objet étranger.
Vérifier le câblage CCU et ventilateur. Si le problème persiste, remplacer le ventilateur.
Procédure d’annulation des défauts, il est nécessaire de suivre les séquences ci dessous dans les 10 secondes.
- Mettre le sélecteur sur « 0 » ou « Arrêt »
- Mettre le sélecteur sur 6 heures (vers le bas) et Appuyer sur le bouton “Départ” 3 fois
- Tourner le sélecteur sur la position suivante dans le sens horaire (Programme fraîcheu)
- Appuyer sur le bouton “Départ” 3 fois
- Remettre le sélecteur sur « 0 » ou « Arrêt »
